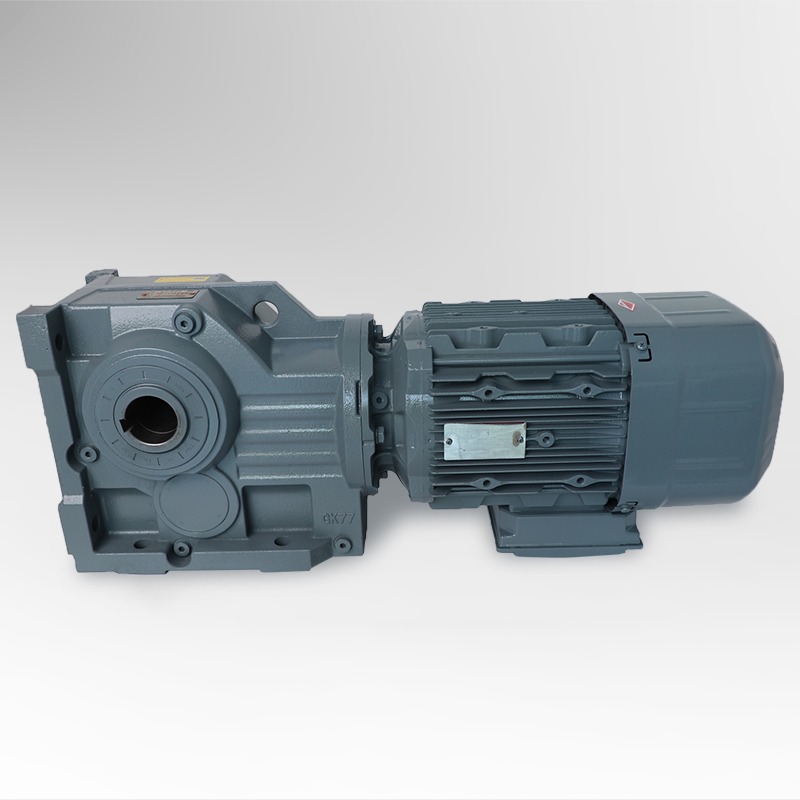

কে সিরিজ ফুট-মাউন্ট করা ফাঁপা শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার: সম্পূর্ণ শিল্প নির্দেশিকা

I. ভূমিকা: কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার কী?

ক কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার মোটর গতিকে নিয়ন্ত্রিত টর্ক আউটপুটে দক্ষতার সাথে রূপান্তর করার জন্য ডিজাইন করা এক ধরনের শিল্প ট্রান্সমিশন ডিভাইস। এটি এর সুবিধাগুলিকে একত্রিত করে সর্পিল বেভেল গিয়ারস , ফুট-মাউন্ট ইনস্টলেশন , এবং ক ফাঁপা খাদ গঠন পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য একটি কমপ্যাক্ট, নির্ভরযোগ্য এবং উচ্চ-কার্যক্ষমতা সম্পন্ন যান্ত্রিক সমাধান তৈরি করতে।

কt its core, this gear reducer operates by using a সর্পিল বেভেল গিয়ার জোড়া মসৃণ এবং শান্ত গতি বজায় রাখার সময় ঘূর্ণনের দিক পরিবর্তন করতে - সাধারণত 90 ডিগ্রি দ্বারা। দ সর্পিল বেভেল নকশা প্রথাগত স্ট্রেট-কাট গিয়ারের তুলনায় কম্পন এবং শব্দ কমিয়ে গিয়ার দাঁত জুড়ে উচ্চতর লোড বিতরণ নিশ্চিত করে। এটি রিডুসারকে ক্রমাগত-শুল্ক অ্যাপ্লিকেশনের জন্য অত্যন্ত উপযুক্ত করে তোলে যেখানে স্থিতিশীলতা এবং দক্ষতা অপরিহার্য।

দ ফুট-মাউন্ট করা কনফিগারেশন রিডুসারকে একটি শক্ত বেস বা মেশিন ফ্রেমে নিরাপদে স্থির করার অনুমতি দেয়, অপারেশন চলাকালীন সুনির্দিষ্ট প্রান্তিককরণ এবং ন্যূনতম কম্পন নিশ্চিত করে। এই বৈশিষ্ট্যটি ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজ করে, এটি পরিবাহক সিস্টেম, উপাদান পরিচালনা এবং অটোমেশন যন্ত্রপাতিগুলিতে একটি পছন্দের পছন্দ করে তোলে।

কnother key feature is the ঠালা খাদ আউটপুট নকশা , যা চালিত উপাদান যেমন শ্যাফ্ট বা কাপলিং সরাসরি মাউন্ট করতে সক্ষম করে। এটি কেবল ইনস্টলেশনের জায়গাই বাঁচায় না কিন্তু অতিরিক্ত সংযোগকারীর প্রয়োজনীয়তা দূর করে যান্ত্রিক জটিলতাও হ্রাস করে। ফলাফল হল উন্নত শক্তি দক্ষতা এবং যান্ত্রিক নির্ভরযোগ্যতা সহ আরও কমপ্যাক্ট সিস্টেম।

সংক্ষেপে, দ কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার আধুনিক যান্ত্রিক প্রকৌশলের একটি অপরিহার্য উপাদান, শক্তি, নির্ভুলতা এবং স্থায়িত্বের ভারসাম্য প্রদান করে। এর বেভেল গিয়ারিং এবং স্পেস-সেভিং ডিজাইনের বুদ্ধিমান সমন্বয় এটিকে মসৃণ টর্ক ট্রান্সমিশন এবং দীর্ঘমেয়াদী অপারেশনাল স্থায়িত্বের প্রয়োজন এমন শিল্পে একটি ভিত্তিপ্রস্তর করে তোলে।

২. স্ট্রাকচারাল ডিজাইন এবং কাজের নীতি

1. মূল কাঠামোগত উপাদান

2. কাজের নীতি

• ইনপুট পর্যায় - মোটর একটি ইনপুট শ্যাফ্ট বা ফ্ল্যাঞ্জ সংযোগের মাধ্যমে রিডুসারে ঘূর্ণন শক্তি প্রেরণ করে।
• বেভেল গিয়ার ইন্টারঅ্যাকশন - ইনপুট শ্যাফ্ট একটি সঙ্গে জড়িত সর্পিল বেভেল গিয়ার জোড়া , যা গতির দিক পরিবর্তন করে, সাধারণত একটি ডান কোণে।
• টর্ক প্রশস্তকরণ - ইনপুট এবং আউটপুট গিয়ার ব্যাসের মধ্যে অনুপাত হ্রাস অনুপাত নির্ধারণ করে, উচ্চ-গতির ইনপুটকে নিম্ন-গতির, উচ্চ-টর্ক আউটপুটে রূপান্তর করে।
• ফাঁপা খাদ মাধ্যমে আউটপুট - চূড়ান্ত ঘূর্ণন সঁচারক বল এর মাধ্যমে চালিত সরঞ্জাম সরাসরি বিতরণ করা হয় ফাঁপা খাদ , সঠিক টর্ক স্থানান্তর এবং সরলীকৃত কাপলিং নিশ্চিত করা।

3. স্পাইরাল বেভেল গিয়ার সিস্টেমের ডিজাইন সুবিধা

দ সর্পিল বেভেল গিয়ার ড্রাইভ প্রক্রিয়া ধীরে ধীরে দাঁত নিযুক্ত করার অনুমতি দেয়, যার ফলে:

• নিম্ন কম্পন এবং শব্দ মাত্রা
• উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব
• মসৃণ গতি স্থানান্তর
• উন্নত স্থায়িত্ব

4. তুলনামূলক বিশ্লেষণ: কে সিরিজ বনাম ঐতিহ্যগত সমান্তরাল শ্যাফ্ট রিডুসার

5. প্রযুক্তিগত সারাংশ

দ কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার একটি শক্তিশালী সমর্থন সিস্টেমের সাথে উচ্চ-দক্ষতা গিয়ারিংকে একীভূত করে, উভয়ই নিশ্চিত করে টর্ক নির্ভরযোগ্যতা এবং যান্ত্রিক নির্ভুলতা . এর ফুট-মাউন্ট করা নির্মাণ কাঠামোগত স্থিতিশীলতা প্রদান করে, যখন ফাঁপা শ্যাফ্ট কনফিগারেশন চালিত সরঞ্জামগুলিতে সরাসরি, নমনীয় সংযোগ সক্ষম করে — সবই একটি স্থান-সংরক্ষণ, কম রক্ষণাবেক্ষণ প্যাকেজের মধ্যে।

III. ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশনে কে সিরিজ গিয়ার রিডুসারের সুবিধা

1. উচ্চ ট্রান্সমিশন দক্ষতা এবং শক্তি ঘনত্ব

এর সংজ্ঞায়িত বৈশিষ্ট্যগুলির মধ্যে একটি কে সিরিজ স্পাইরাল বেভেল গিয়ার রিডিউসার এর ব্যতিক্রমী পাওয়ার ট্রান্সমিশন দক্ষতা। এর নির্ভুলতা যন্ত্রের জন্য ধন্যবাদ সর্পিল বেভেল গিয়ারস , ডিভাইস একটি দক্ষতা রেটিং অর্জন করতে পারে 96% থেকে 98% , প্রচলিত হেলিকাল বা স্পার গিয়ার রিডিউসারের তুলনায় উল্লেখযোগ্যভাবে বেশি।

2. কমপ্যাক্ট স্ট্রাকচার এবং স্পেস অপ্টিমাইজেশান

দ ডান-কোণ কনফিগারেশন এর কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার এটিকে 90 ডিগ্রিতে শক্তি প্রেরণ করতে অনুমতি দেয় আরো কমপ্যাক্ট যন্ত্রপাতি লেআউট . কারণ আউটপুট একটি মাধ্যমে বিতরণ করা হয় ফাঁপা খাদ , রিডুসারকে অতিরিক্ত কাপলিং ছাড়াই চালিত শ্যাফ্টের সাথে সরাসরি সংযুক্ত করা যেতে পারে, যান্ত্রিক নকশাকে সরলীকরণ করে, ইনস্টলেশনের সময় হ্রাস করে এবং ব্যর্থতার পয়েন্টগুলি কমিয়ে দেয়।

3. শক্তিশালী লোড ক্ষমতা এবং দীর্ঘ সেবা জীবন

দ কে সিরিজ স্পাইরাল বেভেল গিয়ার ড্রাইভ মেকানিজম শক্ত খাদ ইস্পাত গিয়ার ব্যবহার করে যা উচ্চ নির্ভুলতার জন্য স্থল। সঙ্গে মিলিত ফুট-মাউন্ট বেস এবং optimized ভারবহন ব্যবস্থা , এটি স্থায়িত্ব সহ উচ্চ রেডিয়াল এবং অক্ষীয় লোডগুলি পরিচালনা করতে পারে, এমনকি ভারী-শুল্ক অবস্থার অধীনেও দীর্ঘ কর্মক্ষম জীবন এবং সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে।

4. কম শব্দ এবং মসৃণ অপারেশন

দ সর্পিল বেভেল গিয়ার ডিজাইন ধীরে ধীরে দাঁতের নিযুক্তির জন্য অনুমতি দেয়, নাটকীয়ভাবে শব্দ এবং কম্পনের মাত্রা হ্রাস করে। এই তোলে কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার শব্দ-সংবেদনশীল পরিবেশের জন্য উপযুক্ত যেমন স্বয়ংক্রিয় সমাবেশ লাইন, ফার্মাসিউটিক্যাল যন্ত্রপাতি, এবং রোবোটিক সিস্টেম।

5. সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ

• ফুট-মাউন্ট করা কাঠামো ইনস্টলেশন এবং প্রান্তিককরণকে সহজ করে।
• ফাঁপা খাদ আউটপুট অন্যান্য উপাদান disassembly ছাড়া সরাসরি মাউন্ট সক্ষম.
• সিল করা হাউজিং অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে এবং লুব্রিকেন্ট ফুটো প্রতিরোধ করে।

6. শিল্প অ্যাপ্লিকেশন জুড়ে বহুমুখিতা

7. খরচ-কার্যকারিতা এবং জীবনচক্র মান

একটি সামান্য উচ্চ প্রাথমিক বিনিয়োগ সত্ত্বেও, কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার কম শক্তি খরচ, কম রক্ষণাবেক্ষণ খরচ, এবং বর্ধিত পরিষেবা জীবন অফার করে, মালিকানার চমৎকার মোট খরচ (TCO) প্রদান করে।

8. মূল সুবিধার সারাংশ

IV অন্যান্য গিয়ার রিডুসার প্রকারের সাথে তুলনা

1. স্ট্রাকচারাল ডিজাইন এবং গিয়ার টাইপ দ্বারা তুলনা

2. দক্ষতা এবং কর্মক্ষমতা তুলনা

3. ইনস্টলেশন নমনীয়তা এবং স্থান ব্যবহার

4. স্থায়িত্ব এবং রক্ষণাবেক্ষণ তুলনা

V. প্রযুক্তিগত পরামিতি এবং নির্বাচন নির্দেশিকা

1. সাধারণ প্রযুক্তিগত বিশেষ উল্লেখ

2. ফ্রেমের আকার দ্বারা মাত্রিক ওভারভিউ

3. গিয়ার অনুপাত এবং আউটপুট গতি গণনা

দ output speed can be calculated as:

আউটপুট গতি (rpm) = মোটর গতি (rpm) ÷ ট্রান্সমিশন অনুপাত (i)

উদাহরণস্বরূপ, 1,500 rpm-এ একটি মোটর এবং 50:1 এর একটি হ্রাসকারী অনুপাত সহ:

আউটপুট গতি = 1500 ÷ 50 = 30 আরপিএম

4. নির্বাচনের মানদণ্ড এবং ইঞ্জিনিয়ারিং বিবেচনা

5. ঐচ্ছিক কনফিগারেশন এবং কাস্টমাইজেশন

• ইনপুট প্রকার: মোটর ফ্ল্যাঞ্জ, কঠিন ইনপুট শ্যাফ্ট, বা কাপলিং অ্যাডাপ্টার
• মাউন্ট করার বিকল্পগুলি: অনুভূমিক, উল্লম্ব, প্রাচীর, বা ফ্ল্যাঞ্জ-মাউন্ট করা
• আউটপুট ডিজাইন: সঙ্কুচিত ডিস্ক সহ ফাঁপা শ্যাফ্ট, কীড সলিড শ্যাফ্ট, বা স্প্লিনড সংযোগ
• কুলিং সিস্টেম: উচ্চ লোড/গতির জন্য তেল সঞ্চালন বা বাহ্যিক কুলিং
• সিল করার বিকল্প: ধুলো বা ভেজা পরিবেশের জন্য চাঙ্গা সিল
• সারফেস ট্রিটমেন্ট: সামুদ্রিক বা খাদ্য-গ্রেড ব্যবহারের জন্য জারা-প্রতিরোধী আবরণ

6. উদাহরণ নির্বাচন কেস

কpplication: Conveyor system for packaging line

মোটর পাওয়ার: 4 কিলোওয়াট

প্রয়োজনীয় আউটপুট গতি: 30 আরপিএম

অপারেশন মোড: একটানা, 16 ঘন্টা/দিন

গণনাকৃত প্রয়োজনীয় অনুপাত = 1500 ÷ 30 = 50:1

আদর্শ পছন্দ: K67 বা K77 পর্যাপ্ত টর্ক মার্জিন এবং দীর্ঘমেয়াদী স্থিতিশীলতার জন্য 50:1 অনুপাত সহ সিরিজ।

VI. রক্ষণাবেক্ষণ টিপস এবং কর্মক্ষমতা অপ্টিমাইজেশান

1. প্রতিরোধমূলক রক্ষণাবেক্ষণের গুরুত্ব

নিয়মিত প্রতিরোধমূলক রক্ষণাবেক্ষণ ক্রমাগত অপারেশন নিশ্চিত করে, মেরামতের খরচ হ্রাস করে এবং পরিষেবা জীবনকে দীর্ঘায়িত করে।

2. প্রস্তাবিত রক্ষণাবেক্ষণের সময়সূচী

3. তৈলাক্তকরণ ব্যবস্থাপনা

• উচ্চ-গ্রেডের সিন্থেটিক তেল ব্যবহার করুন (ISO VG 150–320)
• চোখের কাচের মিডপয়েন্টে তেলের স্তর পরীক্ষা করুন
• উল্লম্ব ইনস্টলেশনের জন্য সামান্য বেশি তেলের প্রয়োজন হতে পারে
• ক্ষয়প্রাপ্ত বা দূষিত তেল প্রতিস্থাপন করুন
• নিম্ন তাপমাত্রা: অ্যান্টি-ফ্রিজ অ্যাডিটিভ সহ তেল ব্যবহার করুন
• উচ্চ-গতি/উচ্চ-লোড: তেল সঞ্চালন বা বাহ্যিক শীতল বিবেচনা করুন

4. তাপমাত্রা এবং কম্পন নিয়ন্ত্রণ

5. প্রান্তিককরণ এবং ইনস্টলেশন অখণ্ডতা

• কম্পন মুক্ত সমতল, অনমনীয় বেস নিশ্চিত করুন
• কlign motor and input shafts precisely
• ঠালা খাদ ফিট সুরক্ষিত যাচাই করুন
• পাওয়ার-আপের আগে ম্যানুয়ালি রিডুসার ঘোরান

6. কর্মক্ষমতা অপ্টিমাইজেশান কৌশল

• গিয়ার লোড বিতরণ অপ্টিমাইজ করুন
• পর্যাপ্ত বায়ুপ্রবাহ এবং শীতলতা বজায় রাখুন
• নিষ্ক্রিয় অপারেশন সময় হ্রাস করুন
• প্রাথমিক পরিধান সনাক্তকরণের জন্য তেল বিশ্লেষণ ব্যবহার করুন
• পিটিং সনাক্তকরণের জন্য পর্যায়ক্রমিক শব্দ বিশ্লেষণ করুন

7. সাধারণ সমস্যা সমাধান করা

VII. উপসংহার: কেন কে সিরিজ গিয়ার রিডুসার একটি নির্ভরযোগ্য পছন্দ

1. শক্তি, নির্ভুলতা, এবং দক্ষতার সমন্বয়

দ কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার উচ্চ দক্ষতা (96-98%), মসৃণ টর্ক ট্রান্সমিশন এবং কম শব্দ অপারেশন প্রদান করে, এটি অটোমেশন, কনভেয়র এবং শিল্প যন্ত্রপাতির জন্য আদর্শ করে তোলে।

2. দীর্ঘমেয়াদী স্থায়িত্ব এবং হ্রাস রক্ষণাবেক্ষণ খরচ

• শক্ত খাদ ইস্পাত গিয়ার
• অপ্টিমাইজড ভারবহন ব্যবস্থা
• চাঙ্গা সিলিং সিস্টেম
• সহজ সার্ভিসিং জন্য মডুলার আবরণ নকশা

3. বিস্তৃত শিল্প অভিযোজনযোগ্যতা

4. এক নজরে ইঞ্জিনিয়ারিং সুবিধা

5. পরিবেশগতভাবে দক্ষ পাওয়ার ট্রান্সমিশন

উচ্চ দক্ষতা নষ্ট শক্তি হ্রাস করে, তাপ উৎপাদনকে হ্রাস করে এবং লুব্রিকেন্টের ব্যবহার হ্রাস করে, শিল্প কার্যক্রমে স্থায়িত্ব সমর্থন করে।

6. ভবিষ্যত আউটলুক

কে সিরিজের ভবিষ্যত পুনরাবৃত্তিগুলি উচ্চ টর্কের ঘনত্ব, কম শব্দ, এবং পূর্বাভাসমূলক রক্ষণাবেক্ষণের জন্য সমন্বিত ডিজিটাল মনিটরিং সেন্সর অফার করবে বলে আশা করা হচ্ছে।

7. চূড়ান্ত চিন্তা

দ কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসার একটি প্রযুক্তিগতভাবে উন্নত, শক্তি-দক্ষ, এবং ব্যয়-কার্যকর সমাধান, সামঞ্জস্যপূর্ণ প্রদান করে শক্তি, নির্ভুলতা, এবং নির্ভরযোগ্যতা শিল্প জুড়ে।

FAQ

1. কে সিরিজ ফুট-মাউন্টেড হোলো শ্যাফ্ট স্পাইরাল বেভেল গিয়ার রিডুসারের প্রধান সুবিধা কী?

দ primary advantage is its combination of উচ্চ দক্ষতা, কম্প্যাক্ট ডান-কোণ নকশা, এবং ফাঁপা খাদ আউটপুট , যা মসৃণ ঘূর্ণন সঁচারক বল সংক্রমণ, কম শব্দ, এবং স্থান-সংরক্ষণ ইনস্টলেশনের জন্য অনুমতি দেয়।

2. আমার আবেদনের জন্য আমি কীভাবে সঠিক K সিরিজ ফুট-মাউন্টেড হোলো শ্যাফট স্পাইরাল বেভেল গিয়ার রিডুসার নির্বাচন করব?

নির্বাচন যেমন কারণের উপর ভিত্তি করে করা উচিত প্রয়োজনীয় টর্ক, ট্রান্সমিশন রেশিও, ইনপুট পাওয়ার, মাউন্টিং ওরিয়েন্টেশন এবং অপারেটিং এনভায়রনমেন্ট . সঠিক প্রান্তিককরণ, লোড গণনা, এবং তৈলাক্তকরণ ব্যবস্থাপনা সর্বোত্তম কর্মক্ষমতার জন্য অপরিহার্য।

3. কে সিরিজ রিডুসারের আয়ু বাড়ানোর জন্য কোন রক্ষণাবেক্ষণের পরামর্শ দেওয়া হয়?

নিয়মিত প্রতিরোধমূলক রক্ষণাবেক্ষণের মধ্যে রয়েছে:

• পরীক্ষা এবং প্রতিস্থাপন লুব্রিকেন্ট
• পরিদর্শন সীল, বিয়ারিং এবং ফাস্টেনার
• মনিটরিং তাপমাত্রা, শব্দ এবং কম্পন
• যথাযথ নিশ্চিত করা প্রান্তিককরণ এবং লোড বিতরণ
